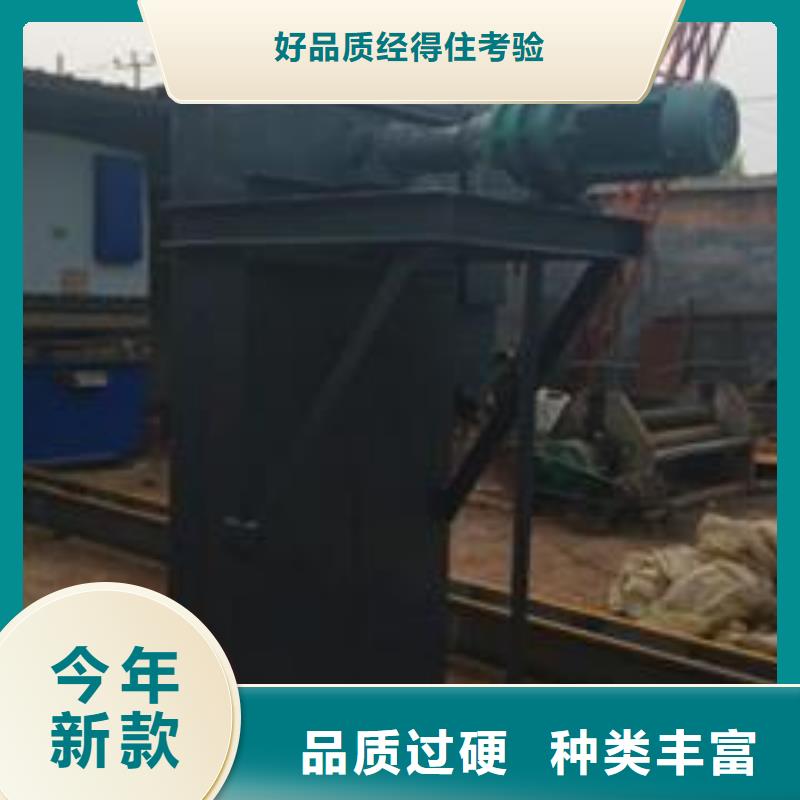

TH斗式机的简介:
TH斗式机适用于低处往高处，供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度，并随需选择高度;料斗为我公司自行设计制造，PP料斗使该型斗式机使用更加广泛，所有尺寸均按照实际需要设计制造，为配套立式包装机，电脑计量机设计，适用于食品、医药、化学工业品、螺丝、螺帽等产品的上料，可通过包装机的号识别来控制机器的自动停启。斗式机是利用均匀固接于无端牵引构件上的一系列料斗，竖向物料的连续输送机械。分为环链、板链和皮带三种。

TH系列斗式机工作原理:
TH系列斗式机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

斗式机具有输送量大，高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》,本机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于机的牵引机构是环行链条，因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度 可达40米。TG型 可达80米。


本设计采用环链作为牵引构件，机的牵引构件是锻造环链。锻造环链由3号圆钢锻制而成，我国目前定型的环链节距为50mm、64mm、86mm、92mm等，如图所示：环链与料斗的连接采用链环钩，当料斗的宽度为160~250mm时，只用一根牵引链条，当料斗的宽度为300~630mm时，则用两根牵引链条。

零散部件设计改进

1通风口

在斗式机头部和底部应设有吸风管和通风口。以保证斗式机在卸料和进料过程中不会形成负压和粉尘外溢。一台制作精良的输送设备。它的密封必须可靠。但良好的密封在物料卸料和进料过程中就必然会产生压力差，造成进料和卸料困难。通风口使斗式机内部压力与外界压力基本相等。适当的吸风避免粉尘从通风处溢出，避免浪费和清洁环境

垂直斗式机是在封闭的机壳内连续粉末、颗粒或小块状物料的输送设备。安装在胶带或链条上的料斗，通过驱动滚筒或传动链轮自机的下部掏取或喂人物料，到上不卸料处，依靠离心力或重力抛出，完成输送目的。斗式机因具有占地面积小、功率低、运行平稳可靠、密封性能好、使用寿命长等优点而被众多厂家所选用适用于低处往高处，供应物料通过振动台投入料斗后机器自动连续运转向上运送。为配套立式包装机，电脑计量机设计，适用于食品、医药、化学工业品、螺丝、螺帽等产品。根据传送物料的性质不同，可以选用金属、不锈钢、ABS、塑料等不同材质制造。根据传送量可以调节传送速度，并随需求选取型号机按牵引的构造不同分为D型、TD型、TH型、NE型4种。按照斗型不同分为深斗、中深斗、浅斗和鳞斗几种形式（一般情况下，浅料斗适宜于输送较潮湿、易结块、较难抛出的物料；深斗适宜于输送干燥、松散、易抛出的物料。）按取料方式不同可分为掏取式或喂人式装载。根据不同机型和速度分为离心式卸料，离心重力式卸料（混合式）、重力式卸料（物料自重）3种形式。
